1、典型应用

适用于：化工、食品、医药行业，10-25L包装桶的无泡沫液体定量灌装。

2、系统概述

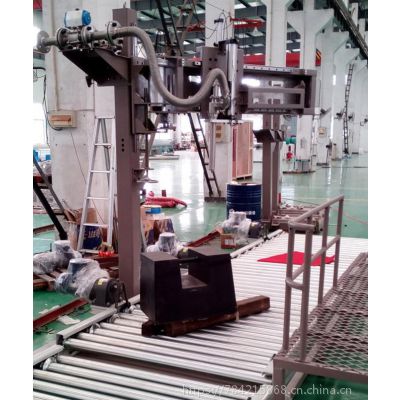

V5-30A标准液上型液体定量灌装秤，采用液面上灌装方式，适用于多种无泡沫液体物料的灌装。设计独特的灌装头装置易于操作，灌注快速、***；并且限度地***灌注完毕时残液的滴漏。操作时，操作者仅需简单地将桶口对准灌装头正下方，按下手柄上的[启动]按钮， 灌装头就会自动插入桶内，并将空桶自动去皮。然后打开灌装阀门，***地双速灌装；灌装结束，灌装头自动提升至桶外，人工将桶推出磅台旋盖即告完成。

3、系统特点及功能

■ 采用《 QB/T2501-2000重力式自动装料衡器》标准制造，符合OIML R61国际建议；

■ 控制系统采用日本三菱PLC可编程控制器等高端电气配件制造，性能可靠；

■ 灌装枪为我司的专有设计，徒手快速拆装，方便维护；

■ 密封及软连接部分采用特氟龙制造，耐溶剂，耐酸碱，寿命长；

■ 系统采用两段式大、小料可调灌装方式，提高了准确度及生产能力；

■ 配置顶桶自动保护功能，用于灌装枪未插入桶内时自动提枪，不执行灌装；

■ 独特防滴漏设计，避免物料滴于桶子及秤台上，影响包装及滚筒；

■ 净重、毛重二种灌装模式选择，满足用户不同的灌装需求；

■ 目标量自由设定，适应多种重量范围的定量灌装；

■ 双窗口显示专用灌装控制仪表，可显示目标量、灌装量、桶数、累计量等信息；

■ 灌装头高度可手动调节，适用于不同高度的包装桶；

■ 具自动判别空桶皮重范围功能及无桶不灌装功能；

■ 具自动检测灌装目标量超差功能，并可自由启动落差自动修正功能；

■ 控制器配置了所有动作的手动按钮，及紧急停止按钮，以备特殊状况下使用；

■ 控制器可存储30组灌装值参数，使用时仅调用即可；

■ 具自我故障诊断、接口测试、数字式调校、抗振动设定、上位机通讯功能；

■ 采用一键式操作：启动—枪头下降—自动去皮—灌装—完成提枪。

基本参数

■ 秤量：30kg

■ 最小感量：0.01kg

■ 灌装误差: 小于±0.1%

■ 灌装速度：约80-120桶/小时(视进料流速)

■ 控制方式：2挡控制

■ 灌装方式: 插入式，液面上

■ 秤台尺寸：400×400mm

■ 重桶滚道: 400mm×1000mm

■ 枪头管路: SUS304不锈钢及特氟龙(可选SUS316L)

■ 结构材质: SUS304不锈钢 (标配立柱碳钢镀铬，可选不锈钢)

■ 滚筒材质：复合不锈钢(可选304不锈钢)

■ 管路压力：0.2-0.6MPa(与料性有关)。

■ 物料接口：DN40快装卡箍（水嘴），可按用户提供接口标准

■ 气源接口：用户提供8mm气管接头，用于快速接头连接

■ 使用电源：AC220/50Hz(用户提供至机器一侧)

■ 使用气源：0.4-0.8Mpa(用户提供至机器一侧)

■ 使用温度：-10℃-50℃

■ 基础条件：水平的坚固混凝土地面，混凝土厚度应大于10cm。

 工作流程

A、操作员摆放空桶到秤台，使灌装枪头位于桶口正上方；

B、操作员按下【启动】按钮；

C、灌装头自动插入桶内，并检验容器重量合格，自动去除皮重，球阀和枪头底阀打开进行快速灌装，重量到达小料值时灌装速度变小，重量到达目标量减提前量时二阀全关，灌装头自动提枪到桶外，误差检测并显示；

D、操作员将重桶移出磅台，旋盖。一个灌装流程完成；

E、重复A-D步骤，进行连续灌装。

6、配置规范

序号项     目数量备注1电控系统1 不锈钢电气控制箱、称重控制器、三菱PLC可编程控制器、控制按钮、电控元器件等组成。2气控系统1 AIRTAC防爆电磁阀、AIRTAC三联件、快速接头、气管、接线盒等。3灌装装置1标配SUS304可选SUS316L液上型灌装头、意大利FLX气动球阀、特氟龙外包不锈钢快装软管、枪头气缸、快装接头、固定件等。4升降装置1 固定机架、AIRTAC升降气缸、台湾ABBA升降导轨、枪头固定组件等。5机架结构1立柱可选SUS304 SUS304不锈钢底座、碳钢镀铬立柱、铝合金卡盘、SUS304不锈钢仪表架、不锈钢护栏、可调整脚座等。6称量装置1可选SUS304或SUS316LSUS304不锈钢秤台、复合不锈钢无动力滚筒、称重传感器、安装附件等。7其他附件1可选 SUS316L220V电源国标电缆、304快装卡箍、304快装水嘴接头、气管等。8随机备件1 灌装头轴特氟龙密封件、氟橡胶密封件、管路密封件、密封件拆换扳手等

供应V5-30A标准液上型液体灌装秤
